OPGW кабель с оптическими волокнами SM 24 Система питания с ядерным питанием Высоковольтное устройство связи наземных проводов
SM OPGW волоконно-оптический кабель
,24-ядерный оптико-волоконный кабель OPGW
Кабель оптического волокна OPGW SM 24 Core

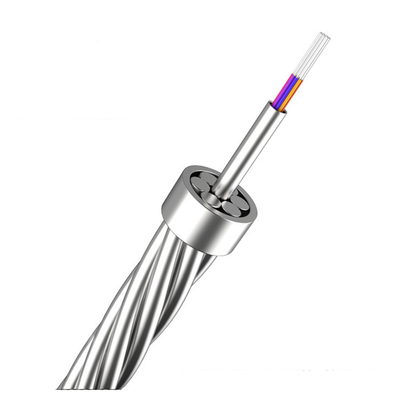

Центральная труба из нержавеющей стали (внутри которой находится оптическое волокно) окружена однослойными или двойными слоями алюминиевой стали (ACS) или смешанными проводами из ACS и алюминиевого сплава.Проектирование алюминированной трубы из нержавеющей стали увеличивает сечение алюминия для достижения лучшей стойкости к течению и ударам молнииОн подходит для линий передачи, требующих небольшого диаметра и большого тока отказа.
Оптические волоконные кабели OPGW:
1) Диаметр оптического кабеля OPGW небольшой, дополнительная нагрузка на башню невелика, а прочность в протяжении высока.
2) Отличная технология сцепления позволяет волокну иметь хорошую избыточную длину и позволяет волокну свободно перемещаться по трубе.Он сохраняет оптоволоконное напряжение свободное, когда кабель подвергается напряжению.
3) Оптическое волокно защищено трубкой из нержавеющей стали.
Применение оптико-волоконного кабеля OPGW:
- адаптироваться к замене устаревших наземных проводов и новых высоковольтных наземных проводов.
Применяется для линий, требующих защиты от молнии и проводимости короткого тока.
Технические данные:
| Положение | Единица | Технический параметр |
| Тип волокна | / | Г.652 |
| Ослабление волокон | 1310nm ((dB/km) | ≤ 0.35 |
| 1550nm ((dB/km) | ≤ 0.21 | |
| Коэффициент линейного расширения | ×10-6/oC | 13.9 |
| Сопротивление постоянного тока (при 20 oC) | Ω/km | 0.52 |
| Краткий ток (1 с, 40oC ~ 200oC) | kA | 6.5 |
| Мощность короткого тока (1 с, 50°C - 200°C) |
kA2.S | 126.8 |
| Максимальная допустимая температура | oC | 200 |
| Максимально допустимое напряжение (40% RTS) | kN | 43.92 |
| Ежедневный стресс (25% RTS) | kN | 21.96 |
| Минимальный допустимый радиус изгиба | Работа: мм | 228 |
| Установка: мм | 300 | |
| Температура хранения и установки | Хранение oC | -40 ~ +80 |
| Установка oC | -10 ~ +50 |
