Самонесущий оптоволоконный кабель с диэлектрической изоляцией ADSS 12 24 48 жил для связи
| Место происхождения | Шаньдун ， Китай |
|---|---|
| Фирменное наименование | OEM |
| Сертификация | ISO TLC |
| Номер модели | АДСС-48Б1.3 |
| Количество мин заказа | 2000 м |
| Цена | EXW $0.2/M |
| Упаковывая детали | 12. размер барабана может быть спроектирован, подробности будут рассчитаны для контейнеров. |
| Время доставки | 5-8 дней |
| Условия оплаты | T/T, L/C |
| Поставка способности | 5000 км/день |
Свяжитесь со мной для бесплатных образцов и купонов.
Что такое?:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем круглосуточную онлайн-помощь.
xПодробная информация о продукте
| Тип волокна | G652D/G657A1 A2 | Количество волокон | 2-288 ядр |
|---|---|---|---|
| Участник силы | Фрп | Куртка | Финиш |
| Цвет куртки | Черный | Бренд | OEM |
| Выделить | Ядр кабеля оптического волокна 48 ADSS,Самонесущий оптоволоконный кабель с диэлектрической изоляцией,однослойный кабель связи ADSS |
||
Характер продукции

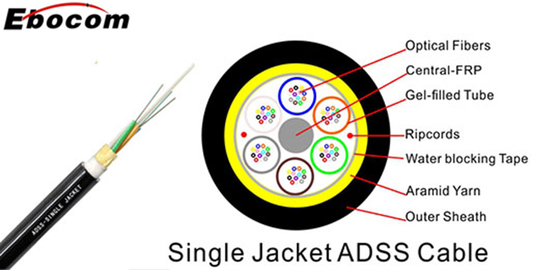

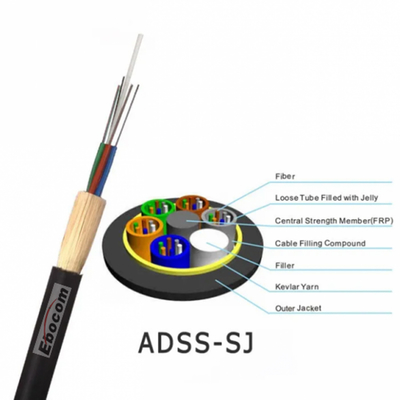

Описание
Кабель ADSS (All-Dielectric Self-Supporting) исключает необходимость в отдельном проводе-послателе или проводе-поддержке.Поскольку он не содержит металлических компонентов, он полностью непроводящий, что делает его безопасным для установки в условиях высокого напряжения линий электропередачи.Его самоподдерживающаяся конструкция и прочная конструкция позволяют иметь длинный промежуток между полюсами и обеспечивают стабильную производительность в широком диапазоне температур
Особенности
Полностью диэлектрический:
Состоит полностью из неметаллических изоляционных материалов, что предотвращает прохождение электрического тока через кабель и делает его безопасным для использования вблизи высоковольтных линий.
Самообеспечение:
Внутренняя структура кабеля обеспечивает достаточную механическую прочность для поддержания собственного веса и внешних нагрузок, исключая необходимость в отдельном металлическом проводе поддержки.
Водообеспечение:
Внутри кабеля наполнены свободные трубки гелем, блокирующим воду, чтобы защитить оптические волокна от влаги и обеспечить стабильную производительность.
SZ Stranding:
Проводки из волоконного оптического кабеля с обратным колебанием (или SZ-полосками) внутри кабеля,который обеспечивает свободное пространство для более легкого доступа в середине протяженности и защищает волокна от напряжений установки и условий окружающей среды.
Высокая прочность:
Кабели ADSS включают усилительные элементы, такие как пряжа Арамиды, чтобы обеспечить высокую механическую прочность, необходимую для длинных пролётов и требовательных воздушных приложений.
Противоположная куртка:
Для установки в электрических полях доступна специальная наружная одежда из полиэтилена (TRPE), устойчивого к трассам, чтобы предотвратить эрозию и повреждение сухой лентой.
Физические параметры
| Протяженность | Лед + ветер: 0 мм + 35 м/сек | Лед + ветер: 12 мм + 30 м/сек | ||||||
|---|---|---|---|---|---|---|---|---|
| О.Д. кабеля ((мм/дюйм) | Масса кабеля (кг/км) / ((lb/kft) | Максимальное рабочее напряжение ((N/lb) | Макс.Сг ((%) | О.Д. кабеля ((мм/дюйм) | Масса кабеля (кг/км) / ((lb/kft) | Максимальное рабочее напряжение ((N/lb) | Макс.Сг ((%) | |
| 100 | 13.9/5.472 | 152/102.01 | 7578/1704 | 2 | 13.8/0.543 | 150.0/100.67 | 6621/1489 | 2 |
| 200 | 14.3/0.562 | 161/108.05 | 10430/2346 | 3 | 14.1/0.555 | 157.0/105.37 | 9000/2024 года | 3 |
| 400 | 15.9/0.625 | 199/133 года.56 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16.7/0.657 | 220/147.65 | 30590/6881 | 3 | 16.1/0.633 | 204.0/136.91 | 24885/5598 | 3 |
| 600 | 16.3/0.641 | 209/140.27 | 26952/6063 | 4 | 15.7/0.618 | 196.0/131.54 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/144.97 | 29452/6625 | 5 | 15.9/0.625 | 201.0/134.90 | 24042/5408 | 6 |
| 1000 | 16.7/0.657 | 221/148.32 | 31271/7034 | 6 | 16.1/0.633 | 204.0/136.91 | 24407/5490 | 6 |
* Приведенная выше таблица не охватывает все доступные типы.
| Минимальный радиус изгиба: | Максимальная нагрузка на сжатие: | 4000N | |
| Под установкой: | 20×OD | Повторное воздействие: | 4.4 Н.м (J) |
| Во время работы | 10 × ОД для небронированных кабелей | Скручивание (Torsion): | 180×10 раз, 125×OD |
| 20×OD для бронированных кабелей | Циклическое изгибание: | 100 циклов | |
| Диапазон температуры: | |||
| Диапазон рабочей температуры: | -40°C ((-40°F) до +70°C ((+158°F) | Устойчивость к раздавлению: | 263N/cm (1250lb/in) |
| Диапазон температуры хранения: | -50°C ((-58°F) до +70°C ((+158°F) |
