Кабель оптоволоконный ADSS с слойными нитями
Кабель оптоволоконный ADSS

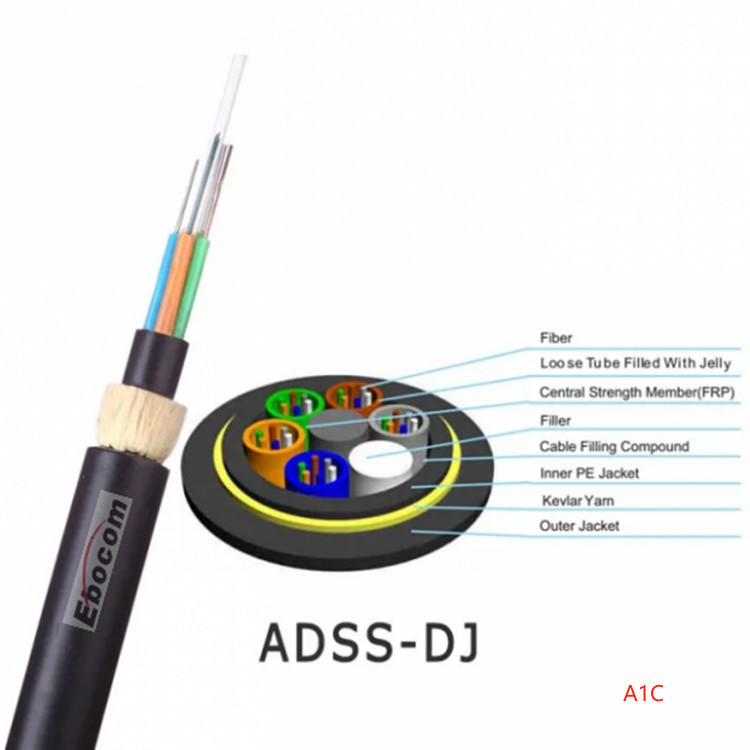

Оптическое волокно и водоотталкивающая мазь в оптическом кабеле ADSS с слойными нитями добавляются в свободную трубку волокна одновременно,и затем различные свободные трубки заворачиваются на центральный элемент прочности (обычно FRP)Арамидная пряжа, наконец, экструдированная с PE или AT оболочкой.ADSS волоконно-оптический кабель свободный трубку этой структуры и наполнения мазь центрального прочности члена полностью скручены вместе, чтобы обеспечить его водонепроницаемой производительности, и существуют различные меры противоборочного давления в соответствии с различными требованиями.
Особенности волоконно-оптического кабеля ADSS:
- кабель оптоволоконного ADSS может устанавливаться без питания;
- Легкий вес, небольшой диаметр кабеля, небольшая нагрузка на башню;
- Большой диапазон, до 1200 метров;
- Использовать полиэтиленовую оболочку, которая имеет хорошую устойчивость к электрической коррозии;
- Неметаллическая конструкция, защита от молнии;
- Импортированные aramid-волокна, хорошие прочности и температурные характеристики, подходящие для суровой погоды на севере;
- Долгий срок службы, может достигать 30 лет.
Способы многократной откладки:
Подходит для различных случаев, таких как наземные, прямые захоронения, трубопроводы, подводные и т. д., избыточная длина лучше контролируется, а количество ядер большое.
Механические характеристики:
| Положение | Единица | Спецификация | ||||||||||||
| Количество волокон | 4 ~ 8 | 10 ~ 18 | 14 ~ 24 | 38 ~ 48 | 38 ~ 48 | 50 ~ 60 | 62 ~ 72 | 74 ~ 84 | 86 ~ 96 | 98 ~ 108 | 110 ~ 120 | 122 ~ 132 | 124 ~ 144 | |
| Масса кабеля | В кг/км | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| Протяженность | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| ЭДС | КН | 1.5 | ||||||||||||
| МАТ | КН | 4 | ||||||||||||
| РТС | КН | 10 | ||||||||||||
| Минимальный радиус изгиба (динамический) | мм | 20D | ||||||||||||
| Минимальный радиус изгиба (статик) | мм | 10D | ||||||||||||
| Установка прочности тяги | N | 1350 | ||||||||||||
| Операционная температура | °C | -40 ~ +70 | ||||||||||||
| Температура хранения | °C | -40 ~ +60 | ||||||||||||
| Температура установки | °C | 15 | ||||||||||||
| Установка скорости ветра | м/с | 0 | ||||||||||||
| Температура максимум. Скорость ветра | °C | 5 | ||||||||||||
| Максимальная скорость ветра | м/с | 25 | ||||||||||||
| Температура максимум. | °C | -5 | ||||||||||||
| Скорость ветра максимум. | м/с | 10 | ||||||||||||
| Толщина ледяного покрова | мм | 5 | ||||||||||||
| Установка сага | % | 1.86 | ||||||||||||
Параметр кабеля:
| Положение | Спецификация | |||||||||||||
| Количество волокон | 4 ~ 8 | 10 ~ 18 | 14 ~ 24 | 38 ~ 48 | 38 ~ 48 | 50 ~ 60 | 62 ~ 72 | 74 ~ 84 | 86 ~ 96 | 98 ~ 108 | 110 ~ 120 | 122 ~ 132 | 124 ~ 144 | |
| Количество свободных труб | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Количество наполнителей | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Цветные волокна для покрытия | Внешний диаметр | 245±10μm | ||||||||||||
| Цвет | Синий, оранжевый, зеленый, коричневый, серый, белый, красный, черный, желтый, фиолетовый, розовый, бирюзовый | |||||||||||||
| | Внешний диаметр | 20,0±0,1 мм | ||||||||||||
| Материал | ПБТ | |||||||||||||
| Цвет | Синий, оранжевый, зеленый, коричневый, серый, белый, красный, черный, желтый, фиолетовый, розовый, бирюзовый | |||||||||||||
| Заполнительное соединение (труба) | Тиксотропная желе | |||||||||||||
| | Материал элемента центральной прочности | ФРП | ||||||||||||
| Диаметр центрального сильного элемента | 2.2 мм2 | |||||||||||||
| Арамидная пряжа | ||||||||||||||
| Секция арамидной пряжи | 4.6 мм2 | |||||||||||||
| Запрещение воды | Водозащитная лента/ Водонапорный материал | |||||||||||||
| | Толщина | 20,0 мм | ||||||||||||
| Диаметр | 9.5 мм | 9.5 мм | 9.5 мм | 9.8 мм | 9.8 мм | 10 мм | 10.5 мм | 11.5 мм | 12 мм | 12.5 мм | 13.5 мм | 14 мм | 14.5 мм | |
| Материал | PE/AT | |||||||||||||
| Цвет | Черный | |||||||||||||
