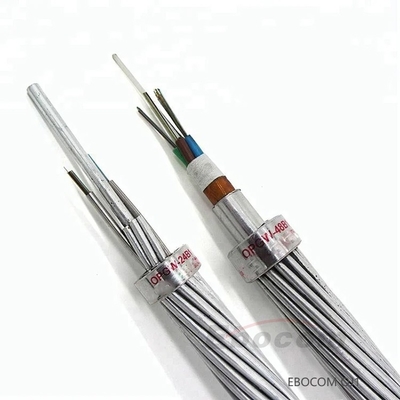

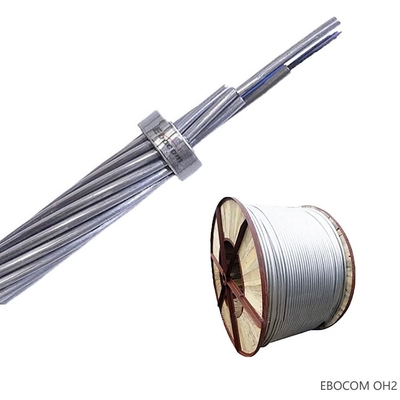

OPGW волоконно-оптический кабель electrico composito bajo voltaje Composite Low Voltage Электрический наземный провод центральной трубы
Композитные оптико-волоконные кабели OPGW

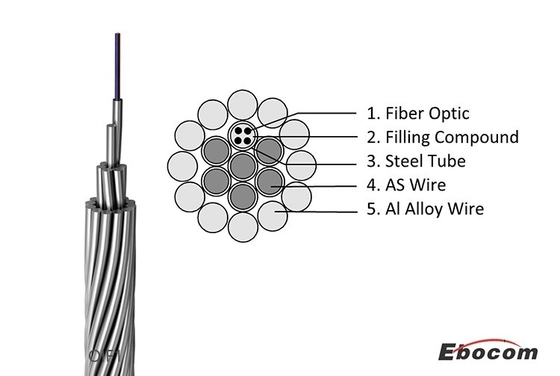

Оптическое волокно помещается в герметичную трубу из нержавеющей стали и заполняется водоотталкивающей кабельной пастой.стальная трубка обеспечивает защиту оптического волокна во время работы и изоляцииАлюминиевый слой на внешней стороне трубы является опциональным, а нержавеющая сталь расположена в центре кабеля.защищенный одним или несколькими слоями алюминиевой стали и алюминиевой оберточной проволокойАлюминиевые стальные провода расположены в трапециальной форме вокруг небольшого элемента, образуя компактную структуру.Провод обеспечивает механическую прочность для выдержки суровых условий установки и эксплуатации и, когда в условиях короткого замыкания, контролирует повышение температуры для проводимости.
ОПГВОсобенности волоконно-волоконного кабеля:
- Броневой слой оптического кабеля OPGW обладает хорошими характеристиками механической прочности, поэтому оптическое волокно может быть хорошо защищено от абразии и напряжения натяжения,обеспечение того, чтобы оптическое волокно не повреждалось внешними силами.
- Бронзовый слой оптического кабеля OPGW обладает хорошей производительностью противомолниеносного разряда и способностью к перегрузке током короткого замыкания.оптическое волокно все еще может работать нормально в условиях молнии и перегрузки тока короткого замыкания.
- Оптический кабель OPGW может быть непосредственно установлен в качестве воздушного заземления на точке подвески заземления на электрополюсе с любым протяжением.
- Диаметр кабеля небольшой и вес легкий, что не принесет большую дополнительную нагрузку на башню; рабочая температура -40 ̊+70°C
Применение:
- Для линий с высоким напряжением, превышающим 110 кВ, протяженность относительно большая (обычно более 250 м);
- Его легко поддерживать и легко решить проблему пересечения линий, а его механические характеристики могут соответствовать требованиям большого протяжения линии;
- Внешний слой OPGW - это металлическая броня, которая не оказывает влияния на высоковольтную электрическую коррозию и деградацию;
- ОПГВ должны быть отключены во время строительства, а потеря отключения электроэнергии относительно велика, поэтому ОПГВ следует использовать в новых высоковольтных линиях выше 110 кВ.
МАинTЭхническийПарамметры:
| Модель | Поперечное сечение оптического кабеля | Номинальная сила разрыва (kn) | Диаметр кабеля (мм) | Масса (кг/км) |
| ОПГВ | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
